Усилитель – Клип-индикатор А.Котова

Состояние – Новый, Исправный

Устройство предназначено для индикации клипа в усилителе мощности низкой частоты (УНЧ), имеющего дифференциальный вход (операционный усилитель или транзисторный дифкаскад на входе – в неинвертирующем включении) и может быть встроено без внесения изменений в схему самого усилителя в любой УНЧ как промышленного производства так и индивидуального изготовления, имеющих диапазон питающих напряжений ± 25 – 45В.
Устройство не влияет на работу усилителя и не вносит искажений в усиливаемый сигнал.

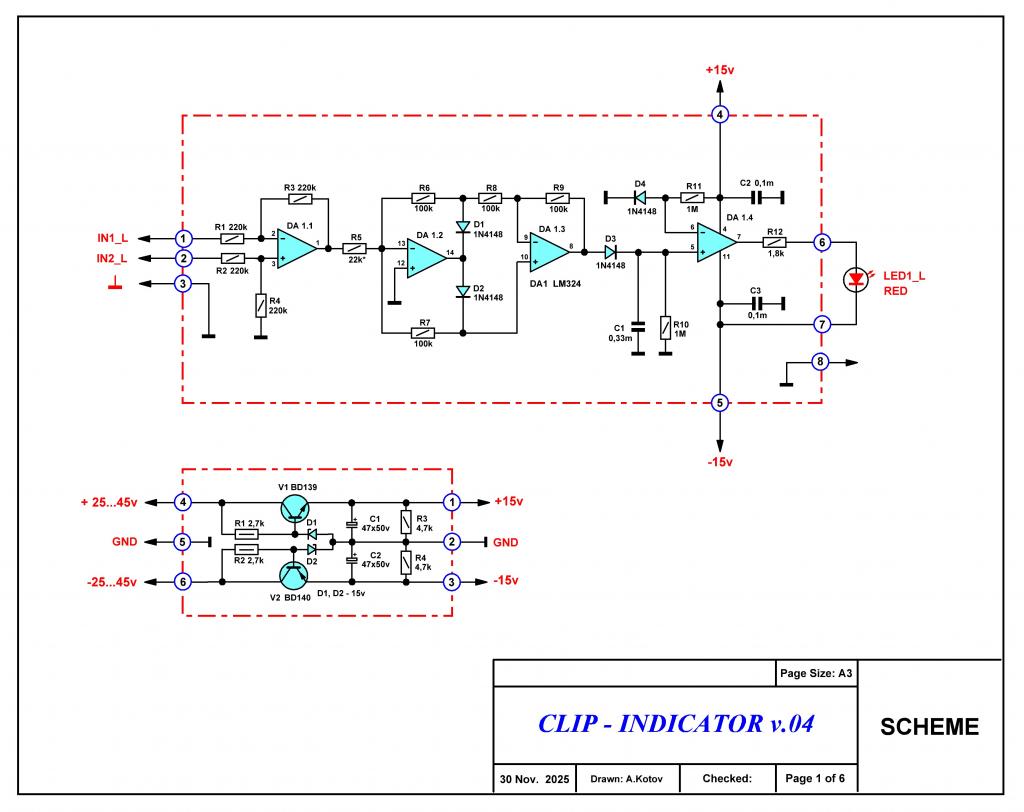

Принцип работы схемы состоит в следующем:
1.Устройство отслеживает разность сигналов на инвертирующем и неинвертирующем входах дифкаскада усилителя. При превышении этой разницы более 0,25В (что свидетельствует о клипе в усилителе) устройство срабатывает выдачей сигнала на индикатор клипа (светодиод).
2.Работа устройства не зависит от просадки питающих напряжений усилителя под нагрузкой и сопротивления колонок.

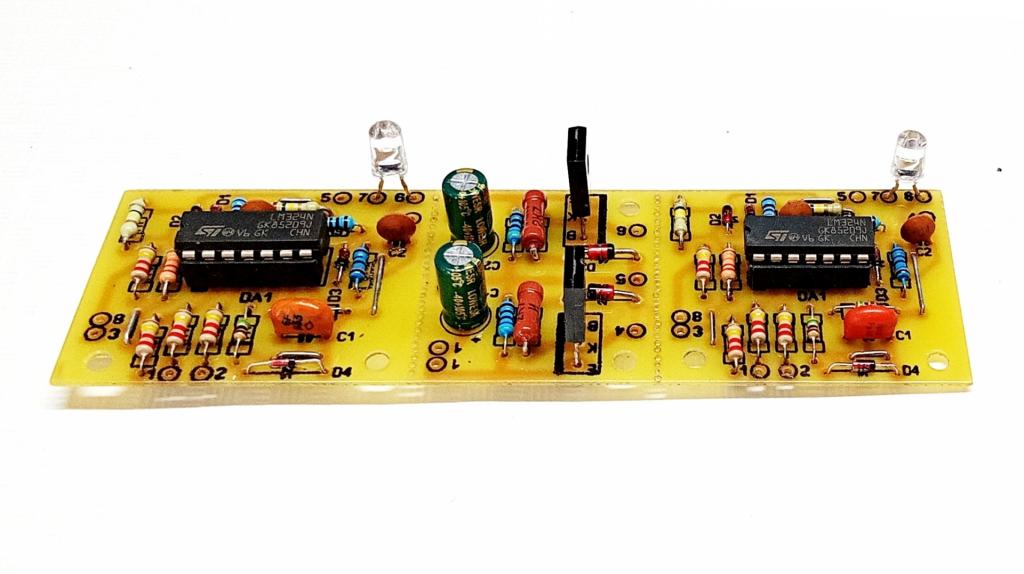

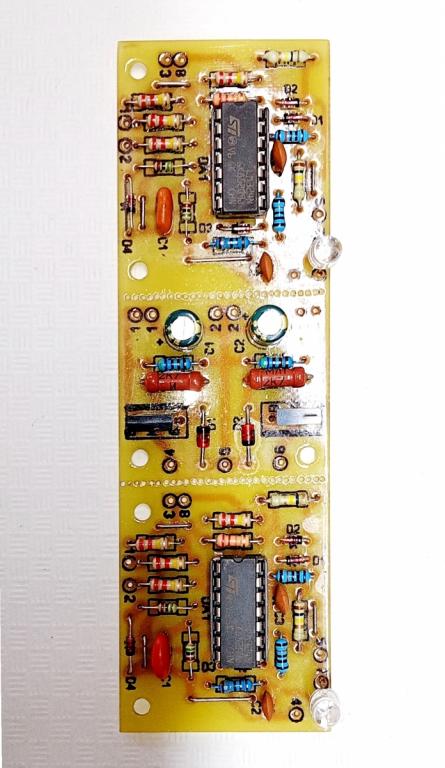

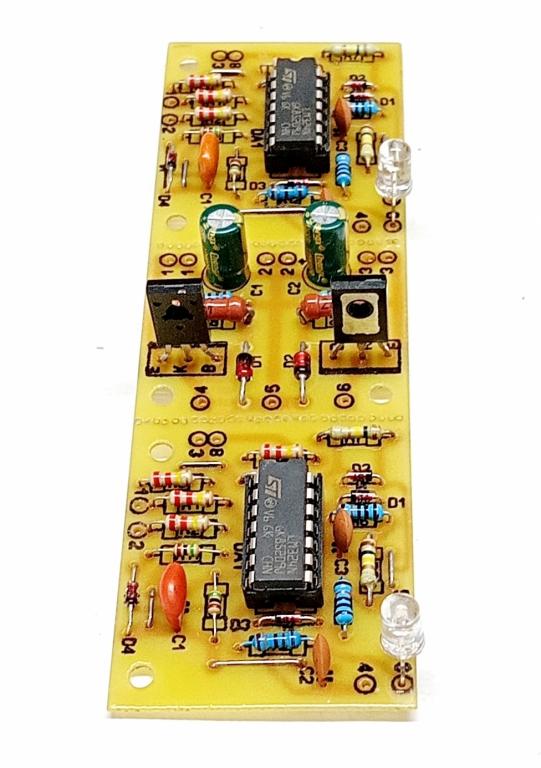

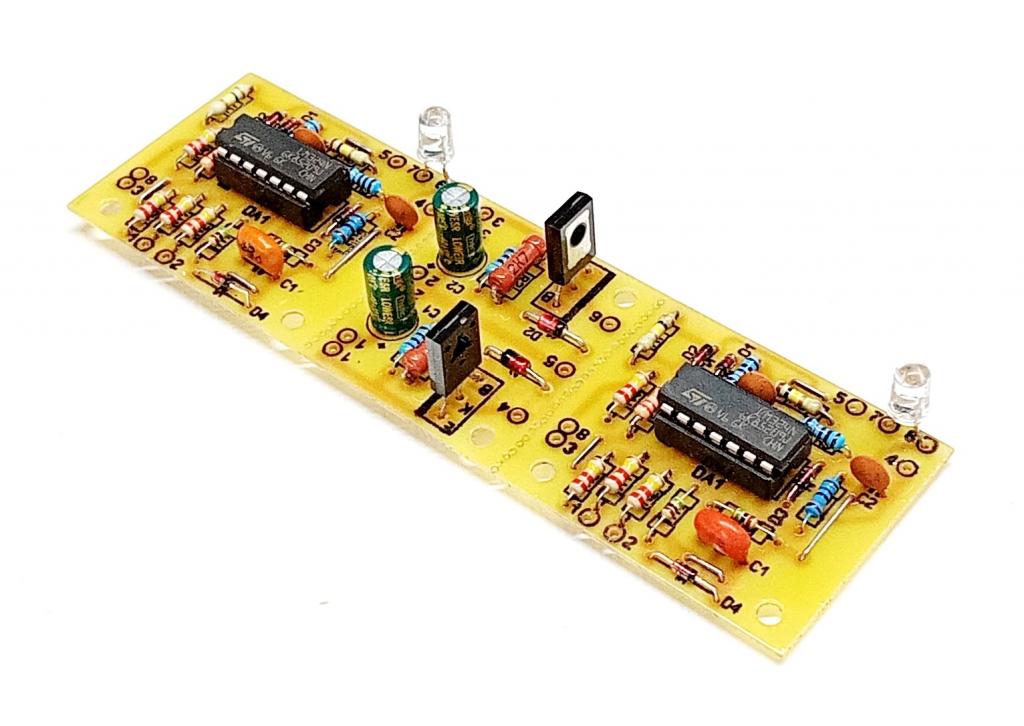

Размеры плат (ДхШхВ), мм:
1. Плата индикатора - 42х38х20
2. Плата стабилизатора - 32х38х20

Комплект поставки:
1. Клип-индикатор – 2шт.
2. Стабилизатор напряжения питания Клип-индикатора – 1шт.
3. Техническая документация (схемы, чертежи печатных плат, инструкции по подключению).

Доставка: Новая почта
Оплата: Полная предоплата или наложенный платеж с предоплатой 250 грн. на карту Приват банка.
